意大利 PNEUMAX 纽迈斯 1319/1320/1321 系列 ISO15552 标准型材气缸 带磁 / 锁紧款

下载PDF格式的通用目录
产品详情

概述

1319、1320、1321 为同平台标准缸,1319 基础款、1320 带锁紧制动、1321 带磁石(可装磁性开关)

基础参数

  • 缸径:32、40、50、63、80、100、125、160、200 mm

  • 动作形式:双作用单出杆(标配可调两端缓冲)

  • 工作压力:0.1~1.0 MPa,耐压 1.5 MPa

  • 工作温度:-5℃ ~ +70℃(标准 NBR 密封;可选 Viton 氟橡胶耐高温 / 耐油)

  • 缸筒:阳极氧化铝型材;活塞杆:C43 硬铬棒,可选 AISI303 不锈钢杆

  • 气口:G 螺纹(G1/8、G1/4、G3/8、G1/2,随缸径变化)

  • 活塞:1321 内置磁环,可配 PNEUMAX 磁性开关;1319 无磁;1320 带行程锁紧单元(断气锁止)

结构特性

端盖

从 Ø32 至 Ø200:铝合金压铸,黑色烤漆

活塞杆

不锈钢或 C43镀铬

缸筒

氧化铝

缓冲套

硬质铝

活塞杆导向轴套

自润滑烧结铜

活塞

铁芯含永磁铁整体硫化
或不包含永磁铁的无磁型(加后隔板).

密封

标准:耐油 NBR,缓冲密封及防尘圈 PUR
(FPM 密封 可供)

缓冲调节螺钉

铜

技术特性

介质

过滤且润滑空气 - 液压油 (特殊轴套型)

工作压力

10 bar

工作温度

-5 °C ~ +70 °C 标准密封 (含磁环或无磁活塞)
-5 °C ~ +80 °C FPM 密封 1319 和 1320 系列 (含磁环)
-5 °C ~ +150 °C FPM 密封 1321 系列 (无磁)

缓冲长度

Ø 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 - 200
mm 28 - 32 - 32 - 40 - 44 - 50 - 55 - 55 - 55

 标准行程 (所有缸径)

从0至150,每25mm

从150至500,每50mm

从500至1000,每100mm

 行程偏差 (ISO 15552)

缸径

行程

偏差

32 - 40 - 50

至 500

+2
0

从 500 至 1250

+3.2
0

63 - 80 - 100

至 500

+2.5
0

从 500 至 1250

+4
0

125 - 160 - 200

至 500

+4
0

从 500 至 1250

+5
0

 弹簧负载极限 (行程 0 - 50mm)

缸径

Ø32

Ø40

Ø50 - Ø63

Ø80 - Ø100

Ø125

最小负载(N)

15

25

50

100

150

最大负载(N)

40

80

115

200

250

 基本型"01"

订货号

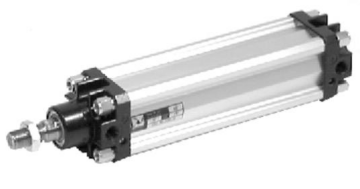

产品图

1319.Ø.行程.01镀铬活塞杆,含磁环


1321.Ø .行程.01镀铬活塞杆,无磁

13--.Ø.行程.01V FPM密封

13--.Ø.行程.01MA前弹簧(Q32-0125)*

13--.Ø.行程.01MP后弹簧(O32-0125)*

*最大行程50

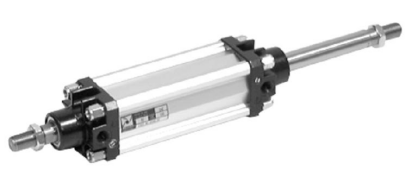

双出杆型"02"

订货号

产品图

1319.Ø.行程.02镀铬活塞杆,含磁环


1320.Ø.行程.02不锈钢活塞杆,含磁环

1321.Ø.行程.02镀铬活塞杆,无磁

13--.Ø.行程.02V FPM密封

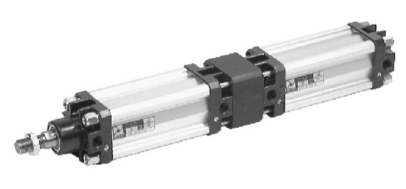

双缸共杆同向“G”

订货号

产品图

1319.Ø.行程.G镀铬活塞杆,含磁环


1320.Ø.行程.G不锈钢活塞杆,含磁环

1321.Ø.行程.G镀铬活塞杆,无磁

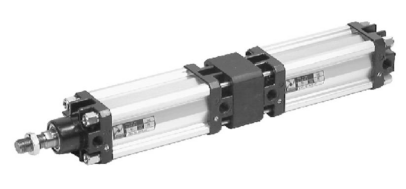

 双缸独立杆同向"F"

订货号

产品图

1319.Ø.行程.F镀铬活塞杆,含磁环


1320.Ø.行程.F不锈钢活塞杆,含磁环

1321.Ø.行程.F镀铬活塞杆,无磁

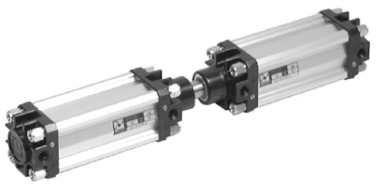

双缸共杆相对"D"

订货号

产品图

1319.Ø.行程.行程1.D镀铬活塞杆,含磁环


1320.Ø.行程.行程1.D不锈钢活塞杆,含磁环

1321.Ø.行程.行程1.D镀铬活塞杆,无磁

双缸独立杆相背"E"

订货号

产品图

1319..Ø.行程.行程1.E镀铬活塞杆,含磁环


1320..Ø.行程.行程1.E不锈钢活塞杆,含磁环

1321..Ø.行程.行程1.E镀铬活塞杆,无磁

 型号解读(示例:1321.80.100.01)

1321 . 80 . 100 . 01

  • 1321 = 带磁石标准缸;1319 = 无磁;1320 = 带锁紧

  • 80 = 缸径 φ80

  • 100 = 行程 100mm

  • 01 = 标准配置(单出杆、可调缓冲、NBR 密封)

后缀可改:不锈钢杆、Viton 密封、双出杆、ATEX 防爆版本等
