PNEUMAX(纽迈司)ECOLIGHT 1390/1391/1392 系列

下载PDF格式的通用目录
产品详情

标准:ISO15552 / VDMA24562,轻量化型材缸筒,双作用拉杆式标准气缸

✅ 三个子系列区分(核心)

  • 1390:带磁环 + 镀铬活塞杆(最常用,可装磁性开关)

  • 1391:带磁环 + 不锈钢活塞杆(潮湿、腐蚀工况)

  • 1392:无磁环 + 镀铬活塞杆(不能装磁开关,高温FKM密封可选)

✅ 基础技术参数

  • 缸径:32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 mm

  • 工作压力:最大10 bar,推荐0.3–0.7 MPa

  • 介质:过滤压缩空气,可无润滑;一旦加润滑必须持续供油

  • 活塞速度:最大 1 m/s

  • 缓冲:两端可调气缓冲

  • 接管:32–63 → G1/4;80–100 → G3/8

  • 密封选型 & 温度:

  • NBR标准:-5 ~ +70℃

  • PUR:-30 ~ +80℃

  • FKM氟橡胶:1390/1391:-5~+150℃;1392可到更高温

  • EPDM:-40 ~ +110℃(户外、水工况)

  • 结构:铝合金型材缸筒、拉杆固定;可选波纹管防尘罩(PXG前缀),适合粉尘、切削液环境,最大行程:32–63≤980mm;80–100≤1140mm

✅ 版本后缀(订货末尾代码)

  • 01:基本单杆型(单出杆)

  • 02:通杆/双出杆(两端都有活塞杆)

  • G:串联同杆(增力串联缸)

  • 03FP:法兰安装MF1/MF2

  • 配套安装:脚座、耳轴、法兰、球铰接头,和ISO15552通用配件

✅ 型号举例

1390.50.100.01 1390(带磁镀铬杆)|缸径50|行程100|01单杆基础款

PXG.1390.63.200.01 PXG=带波纹管防尘罩,1390带磁镀铬杆,63缸径,200行程

✅ 典型应用

机床、自动化流水线、输送线、夹具、包装机械;

基本型"01"

订货号1390.Ø.行程.01 镀铬活塞杆,含磁环
订货号1391.Ø.行程.01 不锈钢活塞杆,含磁环
订货号1392.Ø.行程.01 镀铬活塞杆,无磁

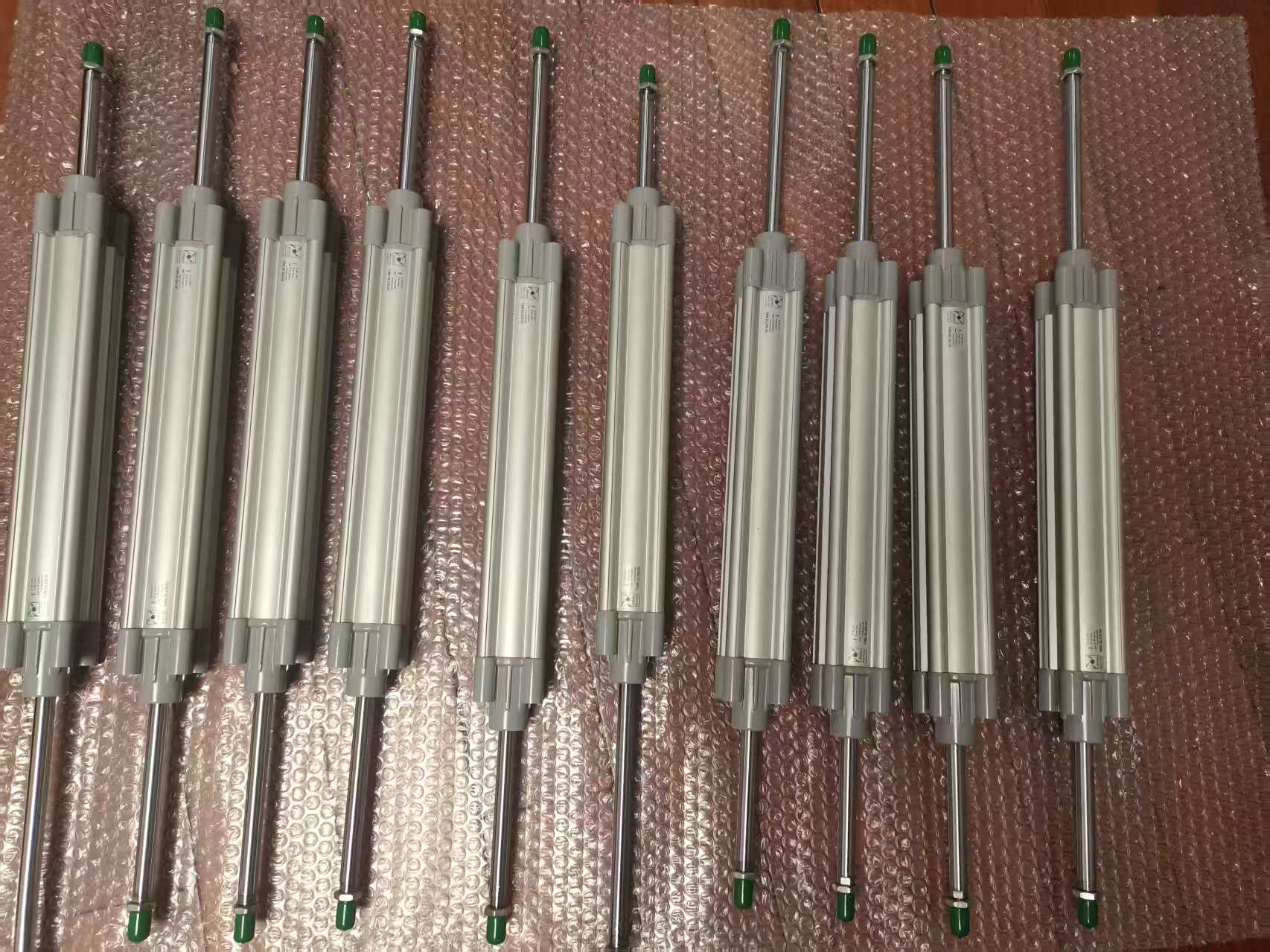

双出杆型"02"

订货号1390.Ø.行程.02 镀铬活塞杆,含磁环
订货号1391.Ø.行程.02 不锈钢活塞杆,含磁环
订货号1392.Ø.行程.02 镀铬活塞杆,无磁






双缸共杆同向"G"

订货号1390.Ø.行程.G镀铬活塞杆,含磁环

订货号1391.Ø.行程.G不锈钢活塞杆,含磁环

订货号392.Ø.行程.G镀铬活塞杆,无磁




双缸独立杆同向"F"

订货号1390.Ø.行程.行程1.F镀铬活塞杆,含磁环

订货号1391.Ø.行程.行程1.F不锈钢活塞杆,含磁环

订货号1392.0.行程.行程1.F镀铬活塞杆,无磁





双缸共杆相对"D"

订货号1390.Ø.行程.行程1.D镀铬活塞杆,含磁环

订货号1391.Ø.行程.行程1.D不锈钢活塞杆,含磁环

订货号1392.Ø.行程.行程1.D镀铬活塞杆,无磁





双缸独立杆相背"E"

订货号1390.Ø.行程.行程1.E镀铬活塞杆,含磁环

订货号1391.Ø.行程.行程1.E不锈钢活塞杆,含磁环

订货号1392.Ø.行程.行程1.E镀铬活塞杆,无磁
